本篇导读：文章主要围绕“工业视觉检测发展现状、工业视觉检测基础技术、LINKWIN案例分享”三项内容展开；案例将展示为全球某知名大型能源化工企业提供的工业视觉解决方案。

工业视觉系统（Industrial Vision Systems）是用于自动检验、工件加工和装配自动化以及生产过程的控制和监视的图像识别机器。

在精密制造中工业零部件的加工方式多样，工艺已然成熟，但在处理复杂或难以加工的材料时仍有挑战，如易产生划痕等加工损伤情况，影响其外观美观性，严重情况下影响其功能性。传统检测手段已无法满足当前对精度和效率的需求，需更精准的工业视觉检测技术来进行检测、测量、识别、定位。

近年来在智能制造的背景下，工业视觉检测作为其中核心技术，正朝着更高精度、高速度、更多应用场景发展，涉及光学、算法、硬件、软件等多项技术。工业视觉技术的应用对制造业智能化、提升供应链韧性等方面具有重要意义。

先进的传感器、高速处理器和机器学习算法等技术为工业视觉检测提供了更强大的硬件支持和智能的图像分析能力，匹配制造业对于质量控制、生产效率和成本节约的需求。

工业视觉检测是对感知、计算、机械等多项技术的交叉融合和综合应用，相关基础技术主要包括如下几个方面：

1.图像采集技术：

图像采集包括工业相机、光学镜头、光源、光源控制器等硬件设备，对被检测物进行高质量成像，获取一副或多副图像。采集图像的精度和细节清晰度直接决定视觉检测的准确性。

2.图像处理技术

图像处理包括提供算力的硬件和执行图像解析的算法两大部分。传统的机器学习算法需要在特征提取的基础上依靠逻辑规则来实现缺陷检测，难以应对非规则性、多样化特征，正在被基于深度学习的AI算法替代。

3.硬件技术

视觉检测系统包括 PLC、机械臂、滑轨、伺服电机、夹具等硬件，负责控制待检测对象或采集设备的运动，包括顶升、旋转、翻转等操作。

企业概况

该企业是一家全球知名的大型跨国石油和天然气公司，业务遍及全200多个国家和地区，涵盖石油天然气的勘探开发、炼油、化工等多个领域。其化工产品生产处于全球领先地位，产品种类丰富，包括塑料、化肥、合成橡胶等。

其每年投入大量资金进行研发，致力于提高业务运营效率和环境可持续性，研发领域广泛，包括新的勘探生产技术、能源效率、可再生能源等。

解决方案概述:

工业视觉在瓶盖质量检测中的应用

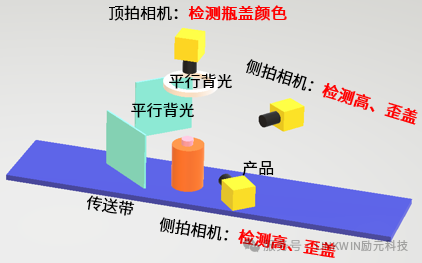

视觉检测示意图

🔺检测有无瓶盖

通过相机获取待检测产品的图像，利用图像识别算法对图像分析。对于有无瓶盖的检测，系统预先学习无瓶盖和有瓶盖产品的图像特征，通过对比当前图像与这些特征，判断瓶盖是否存在。

优势：相比人工检测，视觉检测系统能实现高速、连续检测且检测精度不受人为因素影响，大大提高检测效率和准确性，可有效避免因人工疏忽导致无瓶盖产品流入市场。

🔺检测瓶盖是否破损

利用高分辨率相机获取瓶盖表面的详细图像，运用图像处理技术对图像进行边缘检测、纹理分析等。系统将采集到的瓶盖图像与预先设定的完好瓶盖标准图像比对，查找图像中的异常边缘、孔洞或缺失部分。若发现瓶盖图像中存在不连续的边缘或异常的纹理中断，可判断瓶盖存在破损。

优势：精准识别瓶盖细微的破损，即使是肉眼难以察觉的微小裂纹也可检测出，确保只有无破损的瓶盖产品符合质量标准，减少因瓶盖破损造成的产品泄漏等问题。

🔺检测瓶盖是否平整

工作原理：通过向瓶盖表面投射结构光或激光束，相机从特定角度获取反射光的图像，根据光的畸变情况计算出瓶盖表面的三维形貌数据。将得到的三维数据与标准平整瓶盖的模型进行对比，分析瓶盖表面的平整度偏差。

优势：可快速准确地测量瓶盖平整度，为生产过程提供实时反馈，及时调整生产工艺，保证瓶盖的密封性，防止因瓶盖不平整导致密封不严而影响产品质量。

🔺检测瓶盖文字是否正确完整

利用光学字符识别（OCR）技术和图像匹配算法。相机拍摄瓶盖表面带有文字的图像，对图像预处理，增强文字的清晰度和对比度。利用OCR 技术将图像中的文字转换为可识别的字符，与预先设定的正确文字内容比对，同时通过图像匹配算法检查文字的完整性，判断文字是否有缺失、模糊或错误的情况。

优势：对大量瓶盖进行高效快速的文字检测，保证产品标识的准确性和规范性，有助于提升品牌形象，避免文字错误或不完整。

🔺检测瓶盖颜色是否正确

工作原理：运用色彩识别技术，相机配备具有色彩感知能力的传感器，获取瓶盖的色彩信息。系统将采集到的瓶盖颜色数据与预先设定的标准颜色样本进行对比，通过计算颜色的相似度来判断瓶盖颜色是否正确。通常采用 RGB、HSV 等颜色空间模型来量化颜色信息，若颜色偏差超出设定的阈值，系统判定瓶盖颜色错误。

优势：可精确识别瓶盖颜色，确保产品外观颜色的一致性，满足品牌对产品外观的严格要求，提升产品整体的视觉品质。

项目应用价值

       该企业在应用工业视觉检测系统后创造出卓越价值，在质量控制方面上实现高精度检测产品细节且检测标准高度一致，不受人为因素干扰，确保产品质量稳定；在生产效率提升方面，其检测速度远超人工，可与高速生产线无缝对接，及时预警质量问题，减少停机时间；在成本控制方面，大幅降低人工成本，避免因人工检测失误导致的质量问题，通过分析检测数据优化生产流程，降低产品报废率，提高原材料利用率。
